يقع جسر تووجيانغ الميجا على خط تشنغدو -داتشو -وانتشو للسكك الحديدية فائقة السرعة في مدينة تسييانغ بمقاطعة سيتشوان. يبلغ الطول الإجمالي للجسر 1606.054 متر. إنه مشروع تحكم حاسم لكامل سكة حديد تشنغدا -وانتشو عالية السرعة. الجسر الرئيسي فوق نهر تووجيانغ هو جسر ذو إطار خرساني صلب مدعوم بكابل بمساحة (42+109+320+109+42) متر، مع نظام دمج من برج -عمود.

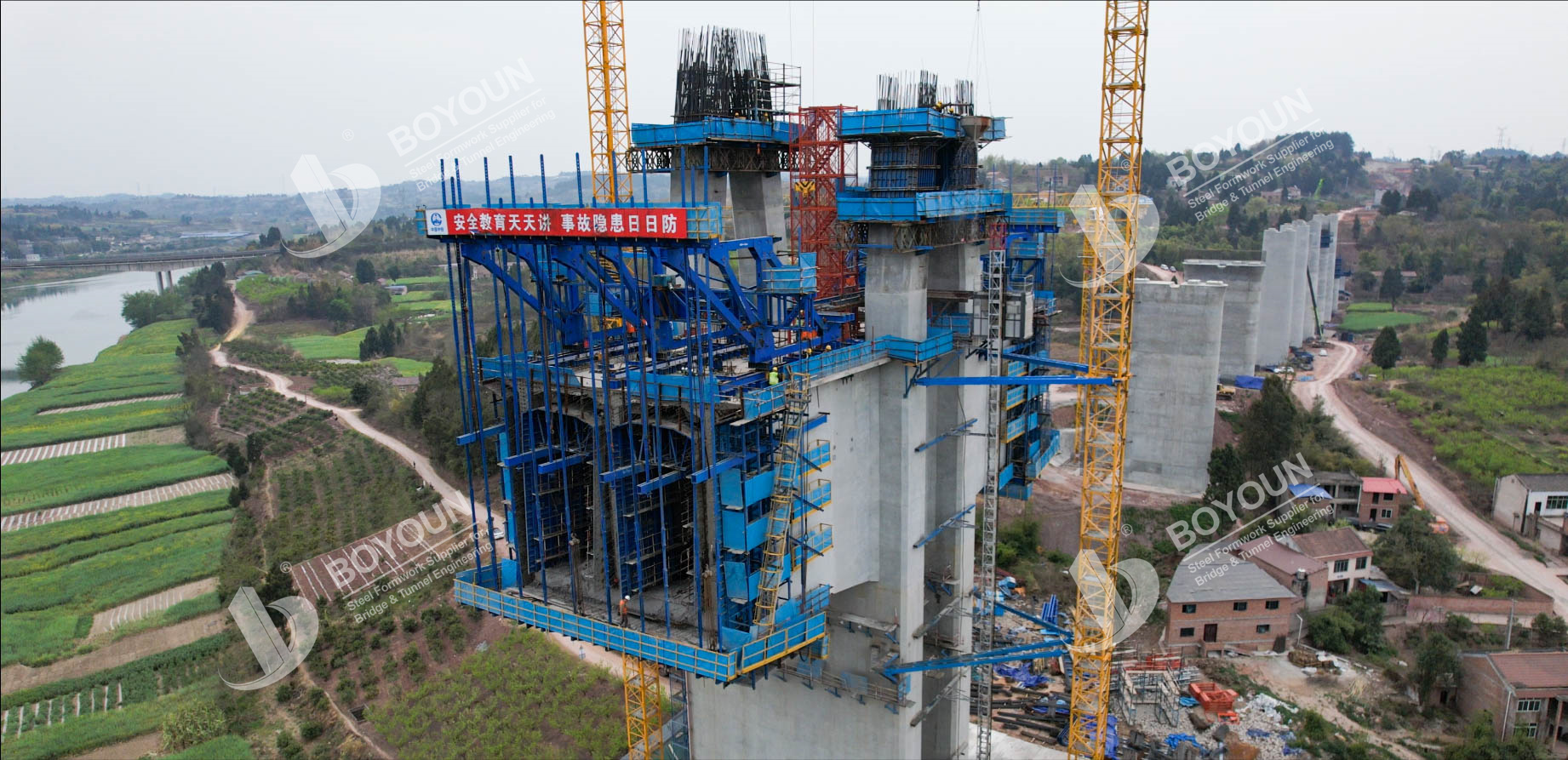

الأجزاء الكابولية للجسر#39 ؛ يتم بناء العوارض الصنعية الخرسانية باستخدام شكل ناتئ متماثل، في حين يتم بناء منتصف الامتداد من خلال ضم العوارض الصنعية الفولاذية. وهذا يتطلب تشكيل الناتئ لتلبية متطلبات صب العوارض الخرسانية وتركيب العوارض الفولاذية. وقدم فريق بويون التقني العديد من الابتكارات التقنية والتحسينات على أساس المشروع#39 ؛ مما يضمن سلاسة البناء

لعب مع Boyoun Form Traveller Features

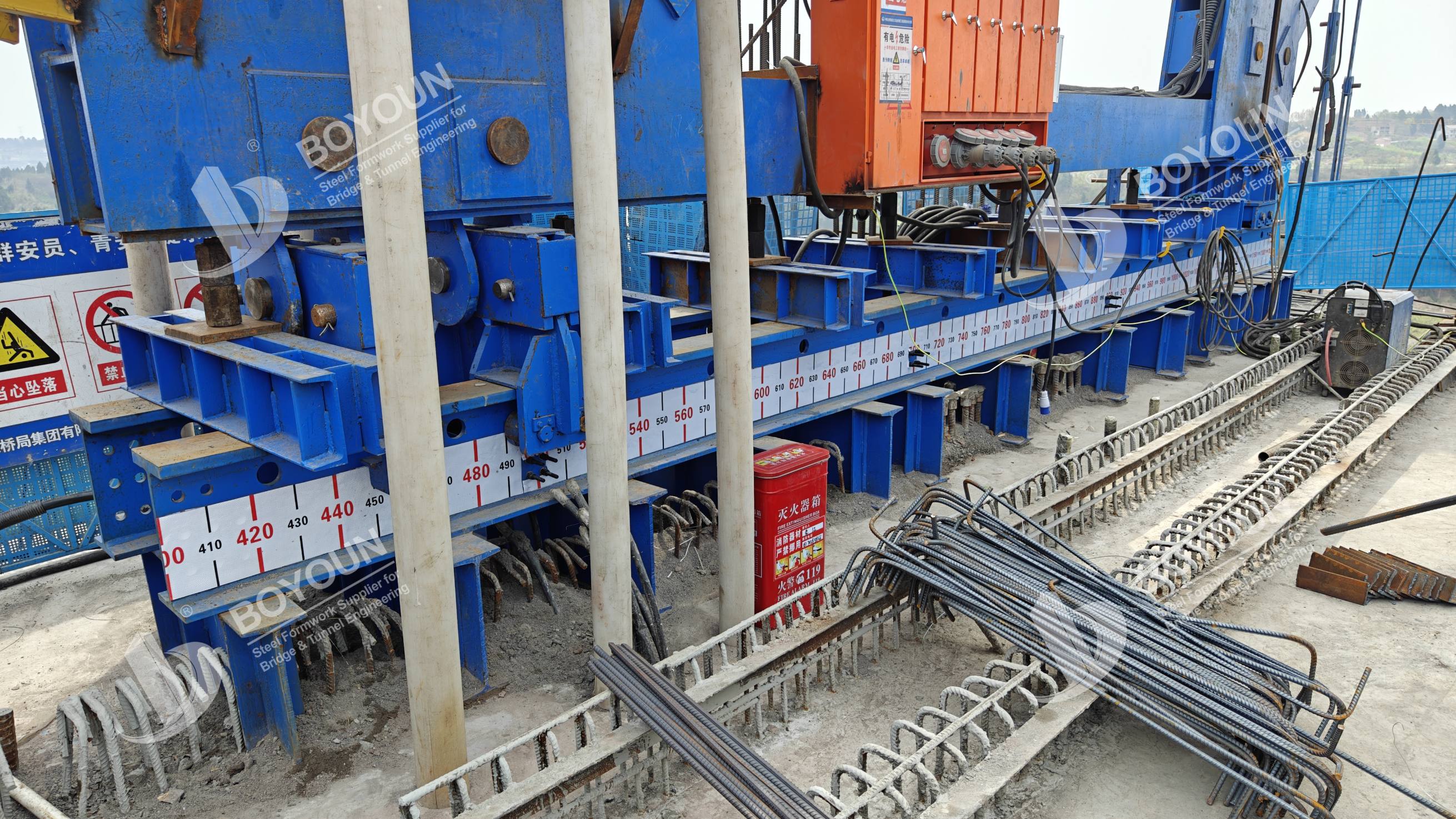

1.نظام السفر: يتميز المسار بتصميم طويل مزدوج القضيب وخفيف الوزن، مع دعم الانزلاق الأمامي والعجلة المانعة للعكس التي تعتمد تصميم الدبابة، جنبا إلى جنب مع أسطوانات السفر طويلة الشوط، مما يجعل عملية السفر أكثر كفاءة واستقرارا. في نفس الوقت، العجلة المضادة للعكس تعتمد نظام الصف المزدوج المضاد للعكس ونظام إضافي مضاد للانقلاب لضمان سلامة السفر.

2.هيكل الأربطة الرئيسية: بما أن الحزمة المستمرة عبارة عن هيكل أحادي الخلية مزدوج الخلية، فإن أثقل كتلة صب هي 516.94 طنا وقسم الصلب والخرسانة هو 795 طنا. يستخدم فريق التصميم أعضاء ملحومة على شكل صندوق ومواد Q355 أعلى قوة لتلبية متطلبات القوة والصلابة. وفي الوقت نفسه، تمت إضافة هيكل الدعامة المائلة الوسطى لضمان سلامة رفع قسم الصلب والخرسانة.

3.رفع العارضة الفولاذية: بعد بناء قسم الصب، يمكن تحويل نظام التشكيل إلى نظام رفع عارضة فولاذية في الموقع. مع رافعات الرفع الذكية، يمكن أن تصل سرعة الرفع إلى 8-10 م/ساعة، وهو أمر فعال وآمن. وفي الوقت نفسه، تم تجهيز تصميم المقابس الخاصة بترجمتين إحداثيتين X و Y وبأنظمة ضبط دقيقة، مما يضمن دقة تركيب العوارض الفولاذية.

الخدمة المهنية أمر بالغ الأهمية لتطوير المشروع بسلاسة. يقوم مهندسو خدمة بويون بمراقبة العملية بأكملها، وتوفير التوجيه للعمليات الرئيسية مثل تجميع نظام التشكيل والسفر، وقد تم الاعتراف بخدمتهم الكفؤة على نطاق واسع وأثنى عليها المشروع، مما أدى إلى رسالة ثناء تثني على الأداء الاستثنائي لمهندسي خدمة بويون.

ستواصل بويون في المستقبل الالتزام بنهج يركز على العملاء، والتركيز على احتياجات العملاء، والجودة الممتازة، والخدمة القيمة، والعلامة التجارية الموثوق بها لزيادة توفير التكلفة والكفاءة للعملاء، والعمل بالتعاون مع العملاء.
