وصف المنتج

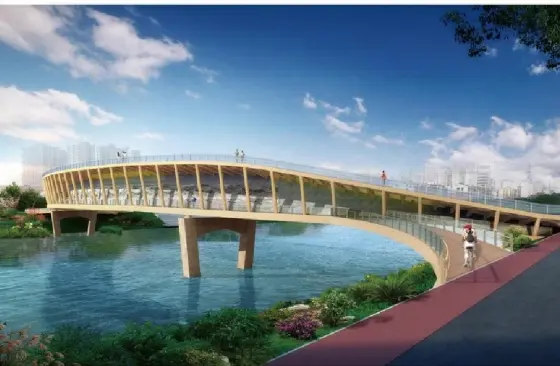

المقدمة

جسر الجمالون الفولاذي هو نظام هيكلي بين جسر الحزمة وجسر القوس. وهو يدمج هيكل الشعاع العلوي المثني مع الأعمدة السفلية الحاملة للضغط ككل. بسبب الاتصال الصلب بين الحزم والأعمدة، يتم تفريغ الشعاع بواسطة الصلابة الثنية للأعمدة، مما يجعل النظام بأكمله هيكل الانضغاط مع الدفع.

التطبيقات

ويستخدم عادة للجسور الحضرية وجسور الطرق السريعة والجسور ذات الامتدادات الصغيرة.

الخرسانة المسلحةنطاق صغير إلى متوسط

الخرسانة المسلحة الجاهزة: فترات طويلة

إطار جامد ذو أرجل مستقيمة (نوع المدخل) وإطار جامد ذو أرجل مائلةنطاق صغير إلى متوسط

إطار صلب على شكل حرف T وإطار صلب مستمر: فترات طويلة

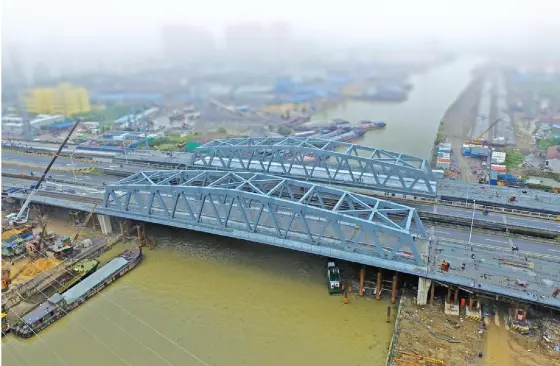

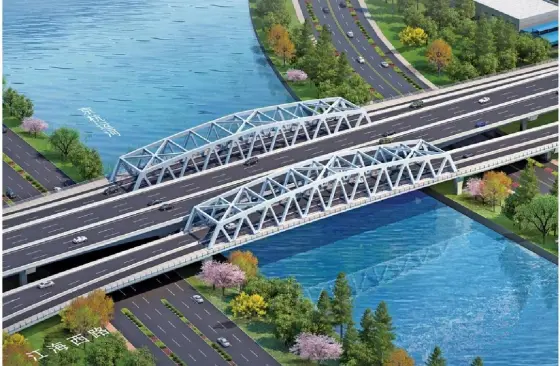

الحالة 1: جسر شانغهاي -نانجينغ السريع

هذا الجسر هو ببساطة بنية جماليات فولاذية مدعومة بطول 80 متر، وارتفاع 11 متر، ومسافة 21.5 متر بين الدعامتين.

واستخدمت ألواح فولاذية بسمك 50 مم (الحد الأقصى). ويتكون سطح السفينة من ألواح خرسانية مسلحة، وعوارض مستعرضة، وعوارض طولية.

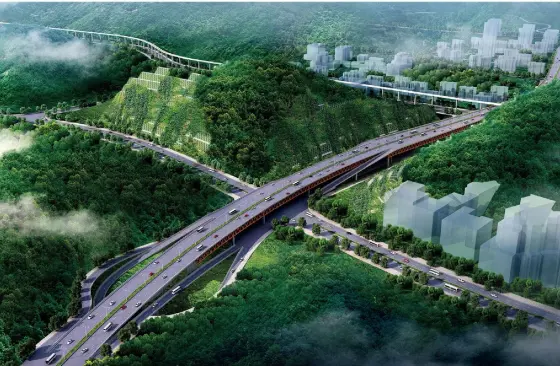

الحالة 2: حلقة جسر الطريق السريع في زونيي

يبلغ طول الجسر 682 متر. لديه ثماني وحدات، والثالث هو جمالون على منحنى عمودي مع نصف قطر 4800م.

هذا الأربطة لديه اثنان الامتداد، أي 85 متر، و 81 م. وحدة رئيسية بعرض 49 متر. هناك 11 دعامات أولية وجبال عرضي واحد في كل رصيف. هناك ما مجموعه أربعة دعامات عرضية. تم لحام الدعامات الأولية في الورشة وتوصيل معا في الحقل باستخدام مسامير عالية القوة. تم استخدام الفولاذ من الدرجة Q370qD في هذا الجسر.

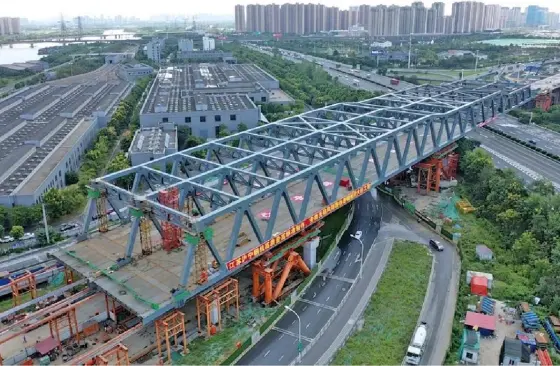

الحالة 3: جسر طريق فنغشيانغ للشاحنات الفولاذية في ووشي

جسر الجملونات الفولاذية من العقد القسم FXB02 لمشروع إعادة بناء الطرق السريعة في فنغشيانغ في ووشي يتبنى الدعامات الثلاثية بدون أعضاء شبكة عمودية، مع ترتيب امتداد 165+90 م، وارتفاع الجملونات 14 م، وهيكل ثلاثة جملات رئيسية، وعرض إجمالي 40 م.

يعبر الامتد الرئيسي البالغ طوله 165 مترا طريق شانغهاي -نانجينغ السريع، ويبلغ إجمالي استهلاك الصلب حوالي 7800 طن.

المزايا

• القدرة على التكيف على المدى القوي(�) يمكن أن يغطي امتداد واحد ما بين 80 و 180 مترا، ويمكن للترتيب المستمر المتعدد الامتدادات أن يصل طوله الإجمالي إلى أكثر من 500 متر. وهو لا يتطلب أرصفة بحرية مفرطة، مما يقلل من الاعتماد على الجيولوجيا تحت الماء.

• كفاءة عالية في البناء: التصنيع المسبق القطاعي في المصنع (وزن القطعة الواحدة: 50-150 طناً)، مع مجموعة رافعة في الموقع أو رفع متكامل.

• تكلفة صيانة منخفضة: هيكل الجمالون له مسارات واضحة لنقل القوة، ويمكن فحص المكونات واستبدالها كل على حدة. ويستخدم الطلاء بالفلوروكربون كطلاء مضاد للتآكل، مما يمدد دورة الصيانة إلى 8-10 سنوات.

التسليم

الأسئلة المتواترة

س 1: هل يلزم وجود سقالات واسعة النطاق لتركيب جسور من الجمالين الفولاذي في الموقع؟ هل لها تأثير كبير على حركة المرور الحالية؟

A1: هناك نوعان من طرق التركيب:

① Scaffolding assembly (suitable for non-navigable areas with low traffic volume);

مجموعة رافعة خالية من الجرافة (مناسبة لمسارات المرور المزدحمة والممرات المائية الصالحة للملاحة). تستخدم الرافعات المضادة للحمل في التجميع المقطعي، مع وجود دعامات مؤقتة فقط في الأرصفة، مما يؤدي إلى عدم تعطل حركة المرور.

س 2: ما هو عمر خدمة مقاومة التآكل في جسور الجمالون الفولاذية؟ ما هي الأجزاء التي تحتاج إلى تركيز الانتباه أثناء الصيانة اللاحقة؟

A2: يعتمد عمر خدمة مكافحة التآكل على البيئة ونظام الطلاء:

بيئة الغلاف الجوي العادية تلدوسية (مثل الطرق السريعة الحضرية): الدرع الأولي للإيبوكسي الغني بالزنك (80 ميكرومتر) + الطبقة المتوسطة من أكسيد الحديد المايكسي (120 ميكرومتر) + الطبقة العليا من الكربون الفلوري (60 ميكرومتر)، مع فترة خدمة تتراوح بين 15 و 20 سنة ؛

الخطوة البحرية/البيئات ذات الرطوبة العالية: تتم إضافة طبقة متوسطة إضافية من رقائق الزجاج من الايبوكسي (100 ميكرومتر) لتمديد فترة الخدمة إلى 20-25 سنة.

نقاط الصيانة الرئيسية:

الوصلات الملساء (المعرضة للتآكل بسبب تراكم الغبار والمياه) -فحص التصاق الطلاء كل 5 سنوات ؛

مسامير شديدة القوة -اختبار عزم الدوران كل 10 سنوات وأعد إحكام الربط إذا كان فقدان العزم ≤10 في المائة ؛

الاتصالات السلكية بين أعضاء الشبكة وأعضاء الوتر -منع شقوق اللحام.
