صندوق واحد، زنزانتان مزدوجتان

تفاصيل المنتج

وصف المنتج التطبيقات المزايا التسليم الأسئلة المتواترة

وصف المنتج

المقدمة

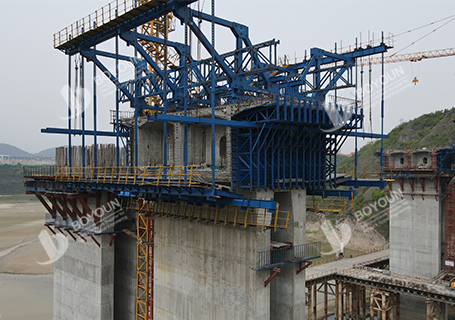

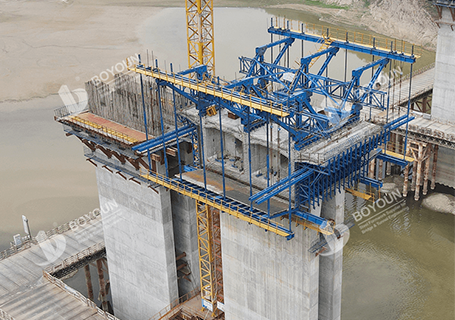

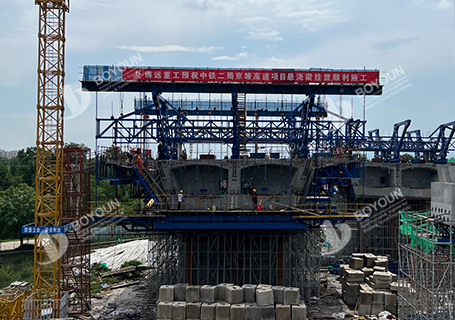

العزوبية صندوق مزدوج الخلايا نموذج مسافر تشير إلى أن الشعاع الرئيسي للجسر يعتمد صندوقا واحدا القسم، ولكن اثنان مستقلانالخلايامفصولة داخل الصندوق لتحمل لحظات الانحناء في اتجاهات مختلفة. وهو مناسب لجسور العارضة المستمرة طويلة المدى أو جسور الإطار الصلبة المستمرة، وخاصة لمشاريع الجسر التي تحتاج إلى تحمل فترات الانحناء الإيجابية والسلبية الكبيرة في نفس الوقت.

المعلمات الفنية

صندوق مفردمضاعفة الخلايا المسافر المحبوب
عدد الإطارات المعيّنةو)أو زوج واحد	6 كل زوج
امتداد نموذجي للشعاع المستمر	32+48+32م ؛ 48+56+48 م ؛ 40+64+40 متر ؛ 48+80+48.m؛ 60+100+60 م ؛ 72+120+72 م ؛ 72+128+72 م.
الطول النموذجي لطاولة الرصيف	9 م ؛ 12 م ؛ 15 م ؛ 18 م
أثقل شعاع مضاد للحمل في الحمولة	حول90-200 تي
طول السكب المضاد	3-5 أمتار
المادة	Q235B، Q355B. الفولاذ.
التكوين القياسي	الأربطة الرئيسية، نظام المشي، نظام التعليق، نظام الدعم السفلي، نظام التشكيل
الخيارات	نظام الحماية (حماية الدعامة السفلية، الحماية الكاملة للواجهة)، النظام الهيدروليكي، ملحقات التعليق

التطبيقات

الفلبين BGC Ortigas الجسر

جسر كونلون

Binzhou Yellow River Fourth Bridge

جسر نهر بينتشو الأصفر الرابع

لمزيد من المعلومات عن الحالة

المزايا

1. يتم بناء جميع أشكال قضبان المسافر باستخدام قوالب متكاملة التي هي متعددة الاستعمالات للغاية.

2. النموذج المسافر يعتمد حساب ميداس للقوة قبل مغادرة المصنع، مما يضمن توزيع دقيق للقوة.

3. تخضع القضبان الرئيسية من نموذج المسافر لاختبارات التجميع الأولية في المصنع لضمان الاستقرار الهيكلي لكل قضيب.

4. يمكن أن يجعل البناء سهل وأكثر فعالية من حيث التكلفة.

5. التوافق القوي: يناسب المسافر أحادي الصندوق مزدوج الخلية هياكل الجسور المختلفة، وخاصة الجسور العارضية المستمرة طويلة المدى أو الجسور الهيكلية الصلبة.

التسليم

الأسئلة المتواترة

Q1. ما هي الخصائص الهيكلية لصندوق واحد مزدوج الخلايا الناتئة من المسافر؟

ج: الميزة الفريدة لخلايا الكابولية ذات الصندوق الواحد المزدوجة هي أن المسافر لديه خليتان مستقلتان في القاع، مما يوفر قدرة أفضل على تحمل الحمل واستقرارا أفضل. هذا التصميم هو أكثر قابلية للتكيف مع بيئات ومتطلبات البناء المختلفة، مما يؤدي إلى تحسين كفاءة البناء والجودة.

كيو 2. ما هي القدرة الاستيعابية للصندوق الواحد للخلايا الكابولية المزدوجة من المسافر؟

ج: يتميز المسافر الناتئ بقدرة حمل قوية ويمكنه تلبية متطلبات البناء المختلفة. وتصميم الخلايا السفلية يمكن أن يوزع بشكل أفضل الوزن ويعزز القدرة على حمل الأحمال. وفي الوقت نفسه، فإن شكل المسافر لديه وزن أخف، مما يمكن أن يقلل من صعوبة وتكلفة البناء.

كيو 3. ما هو سجل السلامة لصندوق واحد مزدوج الخلايا الناتئة من المسافر؟

ج: الصندوق الوحيد للخلايا الكابولية المزدوجة يجعل المسافر يتمتع بأداء أمان ممتاز. اتصال مكوناته المختلفة قوي وموثوق، مما يضمن سلامة اللدغة. وفي الوقت نفسه، فإن نظام التثبيت ونظام المشي في نموذج المسافر مكتملان نسبيًا، مما يمكن أن يمنع الحوادث بشكل فعال.
